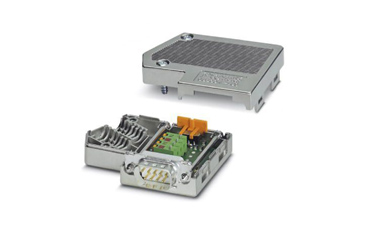

SUBCON-PLUS-PROFIB 菲尼克斯D-SUB总线连接器

SUBCON-PLUS-PROFIB 菲尼克斯D-SUB总线连接器

       phoenix菲尼克斯D-SUB总线连接器SUBCON-PLUS-PROFIB，弗熙堡从事自动化产品经销多年，一切从客户实际需求出发，备有大量现货，竭诚为您服务，您值得选择！021-51601058

好评系数：

立即询价 SUBCON-PLUS-PROFIB 菲尼克斯D-SUB总线连接器
菲尼克斯D-SUB总线连接器SUBCON-PLUS-PROFIB现货
SUBCON-PLUS-PROFIB
产品特性
       ▷ D-SUB连接器
       ▷ 9位，针式连接器
       ▷ 轴向型号带有两个电缆入口
       ▷ 角度小于35°
       ▷ 总线系统：PROFIBUS DP（上限至12 Mbps）
       ▷ 终端电阻可通过滑动开关接通
       ▷ 引脚分配：3、5、6、8；回拉式弹簧连接端子

菲尼克斯D-SUB总线连接器SUBCON-PLUS-PROFIB介绍

       适用于所有常规Fast Connect PROFIBUS电缆和RS-485总线线路
       通过可翻转的连接块改为D-SUB朝向

尺寸

上限电缆直径 8.4 mm
较小电缆直径 7.6 mm
宽度 16 mm
高度 49.5 mm
长度 60 mm

环境条件

环境温度（运行） -20 °C ... 75 °C
环境温度（存放/运输） -25 °C ... 80 °C
海拔 ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明)

常规

额定电压 UN 5 V
额定电流IN 100 mA
总线系统 PROFIBUS DP
信号 PROFIBUS
插／拔周期 > 200
SUBCON紧固螺钉 4-40 UNC
紧固力矩 0.4 Nm
外壳材料 ABS，金属镀层
引脚分布 3, 5, 6, 8
MTTF 6706 年数 (SN 29500标准，温度25°C，占空比21%)
  1817 年数 (SN 29500标准，温度40°C，占空比34.25%)
  155 年数 (SN 29500标准，温度40°C，占空比100%)

连接数据

连接 D-SUB连接
位数 9
连接方式 D-SUB连接器
终端电阻 390 Ω
  220 Ω
  390 Ω (可从外部连接)
连接 PCB连接
连接方式 回拉式弹簧连接
刚性导线较小横截面 0.12 mm²
刚性导线较大横截面 0.5 mm²
较小导线横截面AWG 26
上限导线横截面AWG 20
剥线长度 5 mm
紧固力矩 0.4 Nm

标准和规范

无影响涂层的物质 符合P-VW 3.10.7 57 65 0 VW-AUDI-Seat 中央标准
连接符合标准 CUL
